नई रिलीज़ F सीरीज़: 3~15KM लेजर रेंजफाइंडर मॉड्यूल
उत्पाद वर्णन
लेज़र रेंजफाइंडर एक ऐसा उपकरण है जिसका उपयोग उत्सर्जित लेज़र के रिटर्न सिग्नल का पता लगाकर लक्ष्य की दूरी मापने के लिए किया जाता है, जिससे लक्ष्य की दूरी की जानकारी प्राप्त होती है। इस श्रृंखला की तकनीक परिपक्व है, स्थिर प्रदर्शन के साथ, विभिन्न स्थिर और गतिशील लक्ष्यों को मापने में सक्षम है, और इसे विभिन्न रेंजिंग उपकरणों पर लागू किया जा सकता है।
ल्यूमिस्पॉट 1535nm F-सीरीज़ लेज़र रेंजफ़ाइंडर मूल 1535nm A-सीरीज़ का एक उन्नत और अनुकूलित संस्करण है, जिसमें छोटा आकार, हल्का वज़न (ELRF-C16 का वज़न केवल 33 ग्राम), उच्च रेंजिंग सटीकता, मज़बूत स्थिरता और कई प्लेटफ़ॉर्म के साथ संगतता शामिल है। इसके प्रमुख कार्यों में सिंगल पल्स रेंजिंग और निरंतर रेंजिंग, दूरी चयन, आगे और पीछे के लक्ष्य प्रदर्शन, स्व-परीक्षण फ़ंक्शन और 1 से 10Hz तक समायोज्य निरंतर रेंजिंग आवृत्ति शामिल हैं। यह श्रृंखला विभिन्न रेंज आवश्यकताओं (3 किमी से 15 किमी तक) को पूरा करने के लिए विभिन्न उत्पाद प्रदान करती है और इसका उपयोग विभिन्न प्लेटफ़ॉर्म जैसे कि ज़मीनी वाहनों, हल्के पोर्टेबल उपकरणों, हवाई, नौसैनिक और अंतरिक्ष अन्वेषण अनुप्रयोगों पर इलेक्ट्रो-ऑप्टिकल टोही प्रणालियों के एक भाग के रूप में किया जा सकता है।
ल्यूमिस्पॉट तकनीक में सटीक चिप सोल्डरिंग और स्वचालित रिफ्लेक्टर समायोजन से लेकर उच्च और निम्न तापमान परीक्षण और अंतिम उत्पाद निरीक्षण तक, उत्पाद की गुणवत्ता सुनिश्चित करने के लिए एक संपूर्ण निर्माण प्रक्रिया शामिल है। हम विभिन्न आवश्यकताओं वाले ग्राहकों के लिए औद्योगिक समाधान प्रदान कर सकते हैं, और विशिष्ट डेटा नीचे डाउनलोड किया जा सकता है। अधिक उत्पाद जानकारी या कस्टम अनुरोधों के लिए, कृपया बेझिझक हमसे संपर्क करें।
ELRF-C16 लेजर रेंज फाइंडर मॉड्यूल एक लेजर रेंज फाइंडर मॉड्यूल है जिसे लुमिस्पॉट द्वारा स्वतंत्र रूप से विकसित 1535nm एर्बियम लेजर के आधार पर विकसित किया गया है, यह एकल पल्स TOF रेंजिंग मोड को अपनाता है और इसकी अधिकतम माप सीमा >3km है। यह लेजर से बना है, ऑप्टिकल सिस्टम प्राप्त करने वाली ऑप्टिकल प्रणाली और नियंत्रण सर्किट बोर्ड को प्रेषित करता है, और TTL/RS422 सीरियल पोर्ट के माध्यम से मेजबान कंप्यूटर के साथ संचार करता है, मेजबान कंप्यूटर परीक्षण सॉफ्टवेयर और संचार प्रोटोकॉल प्रदान करता है, जो उपयोगकर्ताओं के लिए दूसरी बार विकसित करने के लिए सुविधाजनक है। इसमें छोटे आकार, हल्के वजन स्थिर प्रदर्शन, उच्च प्रभाव प्रतिरोध, प्रथम श्रेणी की आंखों की सुरक्षा आदि की विशेषताएं हैं, और इसे हाथ से पकड़े जाने वाले, वाहन पर लगे, पॉड और अन्य फोटोइलेक्ट्रिक उपकरणों पर लागू किया जा सकता है।

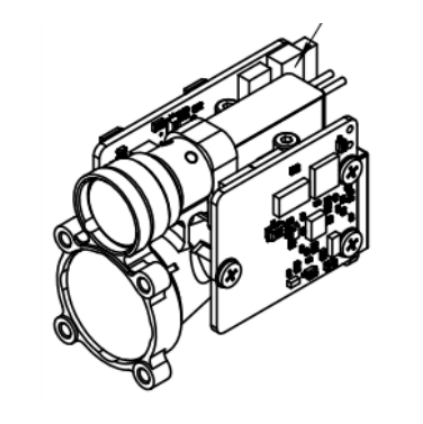

ELRF-E16 लेज़र रेंजफाइंडर मॉड्यूल हमारी कंपनी द्वारा स्वतंत्र रूप से शोधित और विकसित 1535nm अर्बियम लेज़र के आधार पर विकसित एक लेज़र रेंजिंग मॉड्यूल है। यह एकल-पल्स टाइम-ऑफ़-फ़्लाइट (TOF) रेंजिंग विधि का उपयोग करता है जिसकी अधिकतम रेंजिंग दूरी ≥5 किमी है। एक लेज़र, संचारण ऑप्टिकल सिस्टम, ग्रहणशील ऑप्टिकल सिस्टम और नियंत्रण सर्किट बोर्ड से निर्मित, यह एक TTL सीरियल पोर्ट के माध्यम से होस्ट कंप्यूटर से संचार करता है। यह होस्ट कंप्यूटर परीक्षण सॉफ़्टवेयर और संचार प्रोटोकॉल प्रदान करता है, जिससे उपयोगकर्ता के द्वितीयक विकास में सुविधा होती है। इसमें छोटे आकार, हल्के वजन, स्थिर प्रदर्शन, उच्च आघात प्रतिरोध और प्रथम श्रेणी की नेत्र सुरक्षा जैसी विशेषताएँ हैं।
ELRF-F21 लेज़र रेंजफाइंडर मॉड्यूल हमारी कंपनी द्वारा स्वतंत्र रूप से शोधित और विकसित 1535nm एर्बियम लेज़र के आधार पर विकसित एक लेज़र रेंजिंग मॉड्यूल है। यह एकल-पल्स टाइम-ऑफ-फ़्लाइट (TOF) रेंजिंग विधि का उपयोग करता है जिसकी अधिकतम रेंजिंग दूरी ≥6 किमी है। एक लेज़र, संचारण ऑप्टिकल सिस्टम, ग्रहणशील ऑप्टिकल सिस्टम और नियंत्रण सर्किट बोर्ड से निर्मित, यह RS422 सीरियल पोर्ट के माध्यम से होस्ट कंप्यूटर से संचार करता है। यह होस्ट कंप्यूटर परीक्षण सॉफ़्टवेयर और संचार प्रोटोकॉल प्रदान करता है, जिससे उपयोगकर्ता के द्वितीयक विकास में सुविधा होती है। इसमें छोटे आकार, हल्के वजन, स्थिर प्रदर्शन, उच्च आघात प्रतिरोध और प्रथम श्रेणी की नेत्र सुरक्षा जैसी विशेषताएँ हैं।

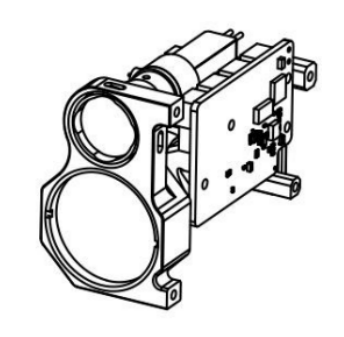

ELRF-G25 लेज़र रेंजफाइंडर मॉड्यूल हमारे स्व-डिज़ाइन किए गए 1535nm मेरबियम लेज़र के आधार पर विकसित किया गया है। यह सिंगल-पल्स TOF (टाइम-ऑफ़-फ़्लाइट) रेंजिंग विधि का उपयोग करता है, जिसकी अधिकतम माप सीमा >8 किमी है। इस मॉड्यूल में लेज़र, ट्रांसमिशन ऑप्टिकल सिस्टम, रिसीविंग ऑप्टिकल सिस्टम और कंट्रोल सर्किट बोर्ड शामिल हैं। यह RS422 सीरियल पोर्ट के माध्यम से होस्ट कंप्यूटर से संचार करता है और उपयोगकर्ताओं द्वारा आसान द्वितीयक विकास के लिए परीक्षण सॉफ़्टवेयर और संचार प्रोटोकॉल प्रदान करता है। मॉड्यूल में छोटे आकार, हल्के वजन, स्थिर प्रदर्शन, उच्च प्रभाव-प्रतिरोध और क्लास 1 नेत्र-सुरक्षित विशेषताएँ हैं।

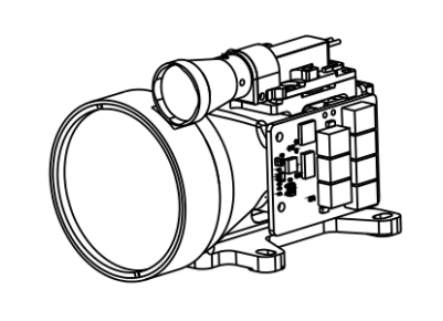

ELRF-H25 लेज़र रेंजफाइंडर मॉड्यूल हमारे स्व-डिज़ाइन किए गए 1535nm एर्बियम लेज़र के आधार पर विकसित किया गया है। यह एकल-पल्स TOF (टाइम-ऑफ़-फ़्लाइट) रेंजिंग विधि का उपयोग करता है, जिसकी अधिकतम माप सीमा >10 किमी है। इस मॉड्यूल में लेज़र, ट्रांसमिशन ऑप्टिकल सिस्टम, रिसीविंग ऑप्टिकल सिस्टम और कंट्रोल सर्किट बोर्ड शामिल हैं। यह RS422 सीरियल पोर्ट के माध्यम से होस्ट कंप्यूटर से संचार करता है और उपयोगकर्ताओं द्वारा आसान द्वितीयक विकास के लिए परीक्षण सॉफ़्टवेयर और संचार प्रोटोकॉल प्रदान करता है। इस मॉड्यूल में छोटे आकार, हल्के वजन, स्थिर प्रदर्शन, उच्च प्रभाव प्रतिरोध और क्लास 1 नेत्र-सुरक्षित विशेषताएं हैं। इसका उपयोग हैंडहेल्ड वाहन-माउंटेड और पॉड-आधारित इलेक्ट्रो-ऑप्टिकल उपकरणों में किया जा सकता है।

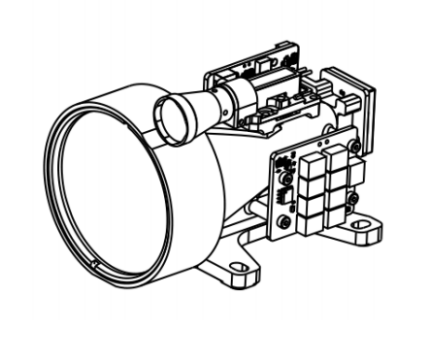

ELRF-J40 लेज़र रेंज फ़ाइंडर मॉड्यूल, Lumispot द्वारा स्वतंत्र रूप से विकसित 1535nm merbium ग्लास लेज़र पर आधारित है। यह सिंगल पल्स TOF रेंजिंग मोड को अपनाता है और इसकी अधिकतम माप सीमा >15 किमी है। यह लेज़र, ट्रांसमिटिंग ऑप्टिकल सिस्टम, रिसीविंग ऑप्टिकल सिस्टम और कंट्रोल सर्किट बोर्ड से बना है, और RS422 सीरियल पोर्ट के माध्यम से होस्ट कंप्यूटर से संचार करता है, और होस्ट कंप्यूटर परीक्षण सॉफ़्टवेयर और संचार प्रोटोकॉल प्रदान करता है, जो उपयोगकर्ता के द्वितीयक विकास के लिए सुविधाजनक है। इसमें छोटे आकार, हल्के वजन, स्थिर प्रदर्शन, उच्च प्रभाव प्रतिरोध, प्रथम श्रेणी की नेत्र सुरक्षा आदि जैसी विशेषताएँ हैं।
ELRF-O52 लेज़र रेंज फ़ाइंडर मॉड्यूल, Lumispot द्वारा स्वतंत्र रूप से विकसित 1535nm merbium ग्लास लेज़र पर आधारित है। यह सिंगल पल्स TOF रेंजिंग मोड को अपनाता है और इसकी अधिकतम माप सीमा >15 किमी है। यह लेज़र, ट्रांसमिटिंग ऑप्टिकल सिस्टम, रिसीविंग ऑप्टिकल सिस्टम और कंट्रोल सर्किट बोर्ड से बना है, और RS422 सीरियल पोर्ट के माध्यम से होस्ट कंप्यूटर से संचार करता है, और होस्ट कंप्यूटर परीक्षण सॉफ़्टवेयर और संचार प्रोटोकॉल प्रदान करता है, जो उपयोगकर्ता के द्वितीयक विकास के लिए सुविधाजनक है। इसमें छोटे आकार, हल्के वजन, स्थिर प्रदर्शन, उच्च प्रभाव प्रतिरोध, प्रथम श्रेणी की नेत्र सुरक्षा आदि जैसी विशेषताएँ हैं।
विशेष विवरण
| वस्तु | पैरामीटर | ||||||
| उत्पाद | ईएलआरएफ-सी16 | ईएलआरएफ-ई16 | ईएलआरएफ-एफ21 | ईएलआरएफ-जी25 | ईएलआरएफ-एच25 | ईएलआरएफ-जे40 | ईएलआरएफ-O52 |
| आँखों की सुरक्षा का स्तर | वर्ग 1 | वर्ग 1 | वर्ग 1 | वर्ग 1 | वर्ग 1 | वर्ग 1 | वर्ग 1 |
| वेवलेंथ | 1535एनएम±5एनएम | 1535एनएम±5एनएम | 1535एनएम±5एनएम | 1535एनएम±5एनएम | 1535एनएम±5एनएम | 1535एनएम±5एनएम | 1535एनएम±5एनएम |
| लेज़र विचलन कोण | ≤0.6mrad | ≤0.3mrad | ≤0.3mrad | ≤0.3mrad | ≤0.3mrad | ≤0.3mrad | ≤0.3mrad |
| निरंतर रेंजिंग आवृत्ति | 1~10Hz(समायोज्य) | 1~10Hz(समायोज्य) | 1~10Hz(समायोज्य) | 1~10Hz(समायोज्य) | 1~10Hz(समायोज्य) | 1~10Hz(समायोज्य) | 1~10Hz(समायोज्य) |
| रेंजिंग क्षमता (भवन) | ≥5किमी | ≥6किमी | ≥7किमी | ≥8किमी | ≥10किमी | ≥12किमी | ≥20 किमी |
| Ranging capacity（vehicles target@2.3m×2.3m） | ≥3.5 किमी | ≥5किमी | ≥6किमी | ≥7किमी | ≥8किमी | ≥10किमी | ≥15 किमी |
| Ranging capacity（personnel target@1.75m×0.5m） | ≥2किमी | ≥3किमी | ≥3किमी | ≥3किमी | ≥4किमी | ≥5किमी | ≥7किमी |
| न्यूनतम माप सीमा | ≤15मी | ≤15मी | ≤30 मीटर | ≤30 मीटर | ≤30 मीटर | ≤50 मीटर | ≤100 मीटर |
| रेंजिंग सटीकता | ≤±1मी | ≤±1मी | ≤±1मी | ≤±1मी | ≤±1मी | ≤±1.5मी | ≤±1.5मी |
| शुद्धता | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% | ≥98% |
| रेंजिंग रिज़ॉल्यूशन | ≤30 मीटर | ≤30 मीटर | ≤30 मीटर | ≤30 मीटर | ≤30 मीटर | ≤30 मीटर | ≤30 मीटर |
| बिजली आपूर्ति वोल्टेज | डीसी 5V~28V | डीसी 5V~28V | डीसी 5V~28V | डीसी 5V~28V | डीसी 5V~28V | डीसी 5V~28V | डीसी 5V~28V |
| वज़न | ≤33 ग्राम ± 1 ग्राम | ≤44 ग्राम | ≤55 ग्राम | ≤75 ग्राम | ≤75 ग्राम | ≤130 ग्राम | ≤270 ग्राम |
| औसत शक्ति | ≤0.8W（1Hz） | ≤1w(1Hz) | ≤3w | ≤3w | ≤3w | ≤6w | ≤6w |
| अधिकतम बिजली खपत | ≤3w | ≤3w | ≤7w | ≤7w | ≤7w | ≤14w | ≤14w |
| अतिरिक्त बिजली | ≤0.2w | ≤0.2w | ≤0.2w | ≤0.2w | ≤0.2w | ≤0.2w | ≤0.2w |
| आकार | ≤48मिमी×21मिमी×31मिमी | ≤50मिमी×23मिमी×33.5मिमी | ≤65मिमी×40मिमी×28मिमी | ≤65मिमी×46मिमी ×32मिमी | ≤65मिमी×46मिमी ×32मिमी | ≤83मिमी×61मिमी×48मिमी | ≤104मिमी×61मिमी×74मिमी |
| संचालन तापमान | -40℃~+60℃ | -40℃~+60℃ | -40℃~+60℃ | -40℃~+60℃ | -40℃~+60℃ | -40℃~+60℃ | -40℃~+60℃ |
| भंडारण तापमान | -55℃~+70℃ | -55℃~+70℃ | -55℃~+70℃ | -55℃~+70℃ | -55℃~+70℃ | -55℃~+70℃ | -55℃~+70℃ |
